يتطلب إنتاج الصلب بكميات كبيرة إمدادًا مستمرًا وموثوقًا بالغازات الصناعية. ويعمل التوليد في الموقع كاستثمار بالغ الأهمية في البنية التحتية وليس كخيار شراء بسيط. إن الاعتماد على عمليات تسليم الغاز السائل التجارية يعرض مصانع الصلب لتقلبات سلسلة التوريد، وارتفاع تكاليف النقل، ونقص الإمدادات. وعلى العكس من ذلك، يؤدي اختيار نظام التوليد الخاطئ في الموقع إلى الإفراط في استهلاك الطاقة، أو عدم كفاية قدرة التحميل القصوى، أو اختناقات الإنتاج المكلفة.

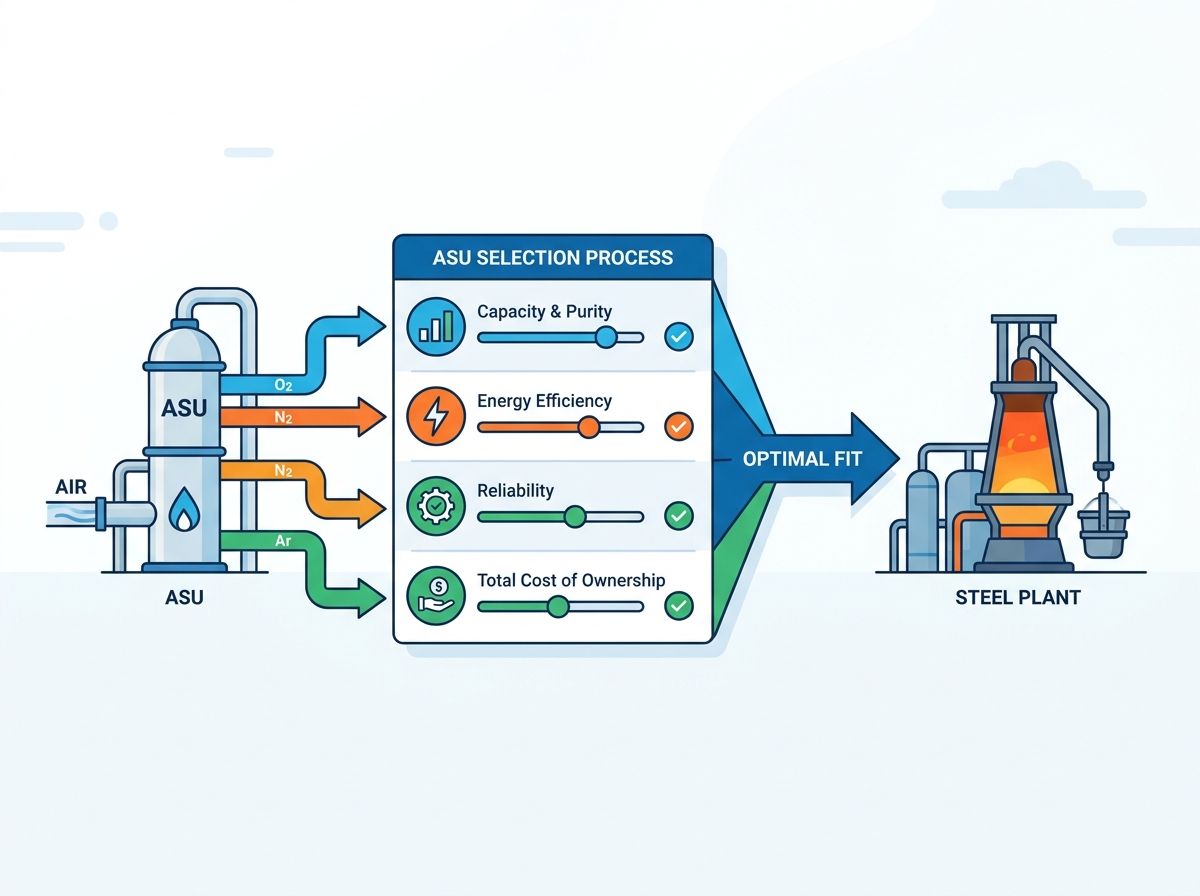

للانتقال من الاعتماد الخارجي إلى التوليد المقيد، يجب على مشغلي المحطة تقييم الأنظمة في الموقع بناءً على المتطلبات المعدنية، وكفاءة الطاقة، وتكاليف دورة الحياة. يوفر هذا الدليل إطارًا لتحديد وتقييم واختيار وحدة فصل الهواء مصممة خصيصًا لعمليات الصلب المتكاملة والمصغرة.
مطابقة التكنولوجيا: يظل التقطير المبرد هو المعيار الصناعي لمصانع الصلب التي تتطلب أكسجين عالي النقاء (> 99.5%) واستخلاص الأرجون، في حين أن VPSA قد يكون كافيًا لعمليات EAF محددة (أفران القوس الكهربائي) ذات عتبات نقاء أقل.
اقتصاديات الطاقة: استهلاك الطاقة المحدد (كيلووات ساعة/نيوتن متر⊃3؛) للوحدة هو المحرك الأساسي للنفقات التشغيلية؛ يعد تقييم المفاضلة بين النفقات الرأسمالية المقدمة للضواغط عالية الكفاءة وتكاليف الطاقة طويلة الأجل أمرًا إلزاميًا.
مرونة التحميل: يتقلب الطلب على صناعة الصلب. يجب أن تثبت الوحدة المختارة قدرات تحويل فعالة وأن تتكامل مع أنظمة النسخ الاحتياطي السائل للتعامل مع فترات النفخ القصوى دون تنفيس الغاز الزائد.
اقتصاديات الأرجون: بالنسبة للمصانع التي تستخدم المعادن الثانوية (على سبيل المثال، أفران المغرفة)، فإن القدرة على الإنتاج المشترك للأرجون عالي النقاء يمكن أن تعوض بشكل كبير نفقات التشغيل الإجمالية.
المرونة البيئية: تتطلب بيئات مصانع الصلب المتربة وحدات تنقية مسبقة متقدمة (PPU) وأنظمة تنقية هواء ذاتية التنظيف متعددة المراحل لحماية وحدة فصل الهواء من الملوثات ومخاطر السلامة.
جدول المحتويات
ان يجب أن توفر وحدة فصل الهواء كميات دقيقة من الأكسجين والنيتروجين والأرجون عند ضغوط محددة دون مقاطعة العملية المعدنية. يعتمد نجاح التثبيت على مطابقة ملف تعريف الإخراج للمتطلبات الدقيقة للأفران والعمليات الثانوية. تعمل مصانع الصلب بشكل مستمر، وأي انقطاع في إمدادات الغاز يوقف الإنتاج على الفور، مما يؤدي إلى خسائر مالية فادحة وأضرار محتملة للمعدات.
تتطلب أفران الأكسجين الأساسية (BOF) كميات هائلة من الأكسجين عالي النقاء لإزالة الكربنة من الكربون. أثناء مرحلة النفخ، يتم حقن الأكسجين بسرعات تفوق سرعة الصوت من خلال رمح مبرد بالماء. تعتبر مستويات النقاء التي تتجاوز 99.5% إلزامية لمنع التقاط النيتروجين في ذوبان الفولاذ، مما يسبب التقصف. يتطلب BOF النموذجي ما بين 50 إلى 60 مترًا مكعبًا عاديًا من الأكسجين لكل طن من الفولاذ السائل المنتج.
تستخدم أفران القوس الكهربائي (EAF) الأكسجين لإثراء الموقد، ووخز الكربون، وما بعد الاحتراق. يؤدي حقن الأكسجين إلى تسريع ذوبان الخردة وتقليل استهلاك الطاقة الكهربائية. تتطلب عمليات القوات المسلحة عمومًا ما بين 30 إلى 40 مترًا مكعبًا عاديًا من الأكسجين لكل طن من الفولاذ. تتطلب الأفران العالية تدفقًا أساسيًا مستمرًا للأكسجين لتخصيب الهواء. تؤدي إضافة الأكسجين إلى الانفجار الساخن إلى زيادة درجة حرارة اللهب في التويير، مما يزيد من معدلات الإنتاج ويقلل من استهلاك الفحم المسحوق أو فحم الكوك.
نوع الفرن |
تطبيق الغاز الأساسي |
متطلبات الطهارة النموذجية |
خاصية التدفق |
|---|---|---|---|
فرن الأكسجين الأساسي (BOF) |
إزالة الكربنة عن طريق لانس |
> 99.5% أكسجين |
تدفقات ذروة دورية للغاية وضخمة |
فرن القوس الكهربائي (EAF) |
تخصيب الموقد، وخز |
90% - 99.5% أكسجين |
متغير، يعتمد على الدفعة |
فرن الانفجار (BF) |
تخصيب الانفجار الساخن |
> 95% أكسجين |
خط أساس مستمر وثابت |
يخدم النيتروجين العديد من الوظائف النفعية والمعدنية في جميع أنحاء المصنع. يستخدمه المشغلون لتحريك القاع في BOF، وتطهير خطوط الغاز، وتبريد الأنبوب، وتغطية صوامع التخزين. يتم أيضًا استخدام النيتروجين عالي الضغط في رش الخبث لإطالة عمر مقاومة الفرن للفرن.
يعتبر الأرجون إلزاميًا لإزالة كربنة الأرجون بالأكسجين (AOD) في إنتاج الفولاذ المقاوم للصدأ والتحريك بالمغرفة في علم المعادن الثانوي. يؤدي حقن الأرجون في المغرفة إلى تجانس درجة حرارة الذوبان وتعويم الشوائب غير المعدنية إلى طبقة الخبث. يقدم توليد الأرجون الأسير قيمة مالية عالية. يتطلب شراء الأرجون السائل من المتاجر تنسيقًا لوجستيًا كبيرًا ويعرض المصنع لنقص الإمدادات الإقليمية.
إن التوجه نحو صناعة الصلب الخضراء يغير ملامح الطلب على الغاز بشكل كبير. تعتمد مصانع الحديد المختزل المباشر (DRI) التي تستخدم الغاز الطبيعي أو الهيدروجين بشكل كبير على الأكسجين والنيتروجين. يجب على المشغلين تقييم متطلبات حجم الغاز لتوليد غاز تخليق DRI المعتمد على الهيدروجين وتغطية حلقة التخفيض. مع انتقال المطاحن من الأفران العالية إلى تكوينات DRI-EAF، يجب أن تتكيف نسب الحجم والإنتاج لمحطة الغاز الموجودة في الموقع مع جداول التدفق المعدنية الجديدة هذه.
يتطلب اختيار التكنولوجيا المناسبة مقارنة الطرق الأساسية المتاحة للتوليد في الموقع. يجب على المشغلين تصفية هذه الخيارات بناءً على المقياس المحدد، واحتياجات النقاء، ومتطلبات الغاز الثانوية لمنشآت إنتاج الصلب الخاصة بهم.
يستخدم التقطير المبرد التقطير التجزيئي عند درجة حرارة منخفضة لفصل الهواء إلى مكوناته. يتم ضغط الهواء المحيط، وتبريده، وتنقيته، ثم توسيعه إلى درجات حرارة مبردة (أقل من -170 درجة مئوية). يدخل الهواء المسال إلى أعمدة التقطير حيث ينفصل الأكسجين والنيتروجين والأرجون بناءً على نقاط غليانهم المختلفة.
هذه التكنولوجيا هي الخيار الافتراضي لمصانع الصلب المتكاملة نظرًا لقدرتها العالية، وقدرتها على تحقيق نقاء الأكسجين بنسبة تزيد عن 99.5%، وقدرتها على إنتاج احتياطيات سائلة. علاوة على ذلك، فإن استعادة الأرجون تكون قابلة للتطبيق فقط مع الأنظمة المبردة. تسمح إضافة عمود الأرجون للمصنع باستخلاص الأرجون عالي النقاء من خليط الأكسجين والأرجون في عمود الضغط المنخفض، مما يجعله لا غنى عنه للنباتات التي تستخدم علم المعادن الثانوي.
تعتمد ميكانيكا الامتزاز المتأرجح بالضغط الفراغي (VPSA) على المناخل الجزيئية لفصل الأكسجين عن النيتروجين في درجات الحرارة المحيطة القريبة. يقوم المنفاخ بدفع الهواء عبر وعاء يحتوي على الزيوليت، الذي يمتص النيتروجين، مما يسمح للأكسجين بالمرور من خلاله. تقوم مضخة التفريغ بعد ذلك بتجديد طبقة الغربال عن طريق سحب النيتروجين المحبوس.
غالبًا ما تستخدم المطاحن الصغيرة أو أفران EAF المحددة التي تكون نسبة نقاء الأكسجين فيها 90-93% مقبولة من الناحية المعدنية أنظمة VPSA. أنها توفر أوقات بدء تشغيل أسرع ومتطلبات رأس مال أولية أقل. ومع ذلك، فإن هذه الأنظمة لها قيود صارمة. فهي لا تستطيع إنتاج الأرجون، وتفتقر إلى قدرات توليد احتياطية من السوائل، وتواجه حدودًا أقل لقابلية التوسع مقارنة بالمحطات المبردة. إذا كان EAF يحتاج إلى أكسجين عالي النقاء لدرجات معينة من الفولاذ، فلن يكون VPSA كافيًا.
المعلمة |
التقطير المبرد |
تقنية في بي اس ايه |
|---|---|---|
نقاء الأكسجين |
ما يصل إلى 99.9% |
90% - 93% |
استعادة الأرجون |
نعم (نقاوة عالية) |
لا |
إنتاج السوائل |
نعم (لوكس، لين، لار) |
لا |
وقت بدء التشغيل |
24 إلى 48 ساعة |
دقائق إلى ساعات |
أفضل ملاءمة |
المطاحن المتكاملة، BOF، EAF الكبيرة |
المطاحن الصغيرة الصغيرة، EAF الأساسية |
تتطلب ترجمة المواصفات الفنية إلى موثوقية تشغيلية وتوفير في التكاليف تحليلًا هندسيًا صارمًا. يجب على مشغلي المحطات تقييم عدة أبعاد للتأكد من أن الوحدة المختارة تلبي المتطلبات التشغيلية دون تضخيم ميزانيات المرافق.
من الضروري حساب الطلب الأساسي مقابل ذروة الطلب، خاصة خلال فترات نفخ BOF. يعمل BOF على دفعات، مما يتطلب تدفقات هائلة من الأكسجين لمدة 15 إلى 20 دقيقة، تليها فترات من انعدام الطلب أثناء النقر والشحن. يجب أن تتعامل محطة الغاز مع هذا الحمل الدوري. عادةً، ينتج المصنع بمعدل ثابت، عن طريق ملء الأوعية العازلة الغازية عالية الضغط أو استخدام تبخير الأكسجين السائل لتلبية ذروة التدفق.
تقييم نسبة الهبوط هو نفس القدر من الأهمية. يجب على المشغلين تحديد مدى كفاءة تشغيل الوحدة بقدرة 70% أو 50% أثناء صيانة المصنع أو إعادة التبطين أو فترات ركود السوق. يمكن لمحطات التبريد المتقدمة أن تنخفض إلى 60% من طاقتها الاسمية مع الحفاظ على مقاييس طاقة محددة مقبولة.
تحديد 99.9% أكسجين عندما تكون نسبة 99.5% كافية يؤدي إلى تكاليف طاقة هائلة. تتطلب درجة النقاء الأعلى المزيد من الارتجاع في أعمدة التقطير، مما يتطلب تدفق هواء أعلى وقوة ضغط أكبر. يجب على المشغلين تحقيق التوازن بين متطلبات النقاء ومعدلات استرداد الأكسجين (العائد) من تيار الهواء الوارد لتحسين الكفاءة. إن الإفراط في تحديد النقاء هو خطأ هندسي شائع يؤدي إلى تضخيم نفقات التشغيل بشكل دائم.
يعد تحليل كفاءة ضاغط الهواء الرئيسي (MAC) وضاغط الهواء المعزز (BAC) أمرًا بالغ الأهمية. يمثل الضغط أكثر من 70٪ من استهلاك الطاقة في المصنع. يقوم المشغلون بقياس قوة محددة، ويتم قياسها بالكيلوواط ساعة لكل متر مكعب عادي من الغاز المنتج. توفر ضواغط الطرد المركزي ذات الدفاعات الديناميكية الهوائية المتقدمة والتبريد بين المراحل أفضل كفاءة.
التكامل مع شبكات طاقة المحطة وتقييم محركات التردد المتغير (VFDs) لمطابقة الأحمال يزيد من كفاءة استخدام الطاقة. تسمح VFDs للضواغط بضبط سرعتها بناءً على الطلب الفعلي للهواء، مما يمنع هدر الطاقة المرتبط باختناق أو تنفيس ريشة توجيه المدخل.
تتطلب إدارة أحمال الجسيمات الثقيلة، مثل غبار الفرن العالي وغبار معالجة المواد الخام، مرشحات هواء مدخل ذاتية التنظيف متعددة المراحل. هواء مصانع الصلب ملوث للغاية. إذا تجاوز الغبار المرشحات، فإنه يؤدي إلى تآكل ضواغط الضاغط والمبادلات الحرارية.
يجب أن يمتص تصميم وحدة التنقية المسبقة (PPU) الرطوبة وثاني أكسيد الكربون بشكل فعال ويتتبع الهيدروكربونات مثل الأسيتيلين. إذا مرت الهيدروكربونات عبر وحدة PPU، فإنها تتراكم في حمام الأكسجين السائل للمكثف الرئيسي. وهذا يخلق خطر انفجار شديد. إن أوعية PPU القوية التي تستخدم الألومينا المنشطة والمناخل الجزيئية غير قابلة للتفاوض في بيئة مصانع الصلب.
يجب أن تلبي البنية التحتية لمياه التبريد معدل التدفق المحدد وحدود درجة الحرارة ومتطلبات جودة المياه للمبردات الداخلية للضاغط. يؤدي سوء نوعية المياه إلى ظهور قشور في المبادلات الحرارية، مما يزيد من درجة حرارة الهواء الداخل إلى المناخل الجزيئية ويقلل من قدرتها على الامتصاص.
تتضمن متطلبات المحطات الفرعية الكهربائية استقرار الجهد والحماية من انخفاضات الجهد. يمكن أن يؤدي انخفاض الجهد الناتج عن اصطدام القوات الجوية المصرية بقوس إلى تعطيل ضاغط الهواء الرئيسي، مما يؤدي إلى إغلاق محطة الغاز بأكملها. مطلوب مغذيات مخصصة ومفاتيح كهربائية قوية لعزل محطة الغاز عن الضوضاء الكهربائية للمصنع.
إن الانتقال إلى ما هو أبعد من سعر الشراء الأولي إلى تحليل دورة حياة تتراوح من 15 إلى 20 عامًا يضمن بقاء المصنع مجديًا اقتصاديًا. إن النفقات الرأسمالية الأولية ليست سوى جزء صغير من إجمالي الالتزام المالي.
تعمل التعبئة المنظمة عالية الكفاءة في أعمدة التقطير وضغط الطرد المركزي المتقدم على زيادة النفقات الرأسمالية الأولية ولكنها تقلل بشكل كبير من نفقات التشغيل لمدة 20 عامًا. يجب على المشغلين تقييم تكلفة رأس المال مقابل تعريفات الطاقة المحلية المتوقعة. في المناطق التي ترتفع فيها تكاليف الكهرباء، يؤدي الاستثمار في محطة إسقاط ذات كفاءة عالية ومنخفضة الضغط إلى تحقيق عائد سريع على الاستثمار.
إن تغيير حجم المصنع لإنتاج 2-5% من المنتجات السائلة (الأكسجين السائل، والنيتروجين السائل، والأرجون السائل) يوفر مرونة تشغيلية. يعمل هذا السائل كمخزن احتياطي داخلي، وملء الخزانات المبردة المستخدمة أثناء انقطاع الصيانة. وبدلاً من ذلك، يمكن للنباتات بيع السائل الفائض إلى السوق التجارية المحلية. يمكن لتدفق الإيرادات هذا أن يدعم تكاليف التشغيل الكهربائية للمنشأة.
النمذجة المالية تملي استراتيجية التنفيذ. يتطلب شراء المصنع بالكامل بموجب عقد الهندسة والمشتريات والبناء (EPC) خبرة في الصيانة الداخلية ويضع المخاطر التشغيلية على عاتق صانع الصلب. وعلى العكس من ذلك، فإن التعاقد مع شركة غاز صناعية لإبرام اتفاقية توريد الغاز خارج الحدود (نموذج BOO) يحول المخاطر التشغيلية وعبء الصيانة إلى مورد الغاز. يجب على المشغلين تحليل توزيع المخاطر وتأثير الميزانية العمومية وضمانات الأداء في كلا النموذجين.
تعد معالجة المخاطر المادية والتشغيلية لتركيب مصنع ضخم للتبريد على موقع فولاذي نشط أمرًا ضروريًا لنجاح تنفيذ المشروع. يتطلب تكامل الموقع التنسيق بين فرق الهندسة المدنية والميكانيكية والكهربائية.
متطلبات المساحة لصندوق التبريد، وغرفة الضاغط، وأوعية PPU، وأبراج مياه التبريد هي التي تحدد تخطيط الموقع. يمكن أن يتجاوز ارتفاع الصندوق البارد، الذي يحتوي على أعمدة التقطير، 40 مترًا، مما يتطلب أساسًا عميقًا. يؤثر القرب من الفرن على تكاليف البنية التحتية للأنابيب وإدارة انخفاض الضغط. يتطلب تحديد موقع المصنع بعيدًا جدًا عن BOF وجود خطوط أنابيب ذات قطر أكبر للحفاظ على ضغط التوصيل المطلوب.
إن إغلاق الفرن بسبب تجويع الغاز يحمل تكاليف مالية باهظة. يعد تحديد حجم صهاريج تخزين السوائل الاحتياطية ومبخرات البخار أو حمام الماء أمرًا بالغ الأهمية للحفاظ على العمليات أثناء الصيانة أو الرحلات غير المخطط لها. يجب أن يتم تنشيط نظام النسخ الاحتياطي تلقائيًا عند انخفاض الضغط في رأس الإمداد الرئيسي، مما يضمن عدم فقدان الفرن لتدفق الأكسجين أثناء النفخ.
يؤدي تنفيذ المراقبة الآلية للهيدروكربون في مبخر الأكسجين السائل إلى منع حدوث الانفجارات. يقوم المحللون المستمرون بمراقبة الأسيتيلين والغازات القابلة للاحتراق الأخرى. تضمن الأغطية وكواتم الصوت الصوتية الامتثال للوائح الضوضاء المحلية للضواغط الضخمة. تعمل بروتوكولات سلامة الأكسجين، بما في ذلك التنظيف المتخصص لخدمة الأكسجين وأنظمة منع الاختناق بالنيتروجين، على حماية الموظفين العاملين في الأماكن الضيقة.
يعمل التكامل مع نظام التحكم الموزع المركزي (DCS) وشبكات SCADA في مصنع الصلب على تبسيط العمليات. يتيح التحكم المتقدم في العمليات (APC) تتبع الحمل التنبؤي. من خلال تلقي إشارات من جدول إنتاج مصنع الصلب، يمكن لـ APC زيادة إنتاج محطة الغاز قبل دقائق من بدء ضربة BOF، مما يتيح تحويل ديناميكي بدون مشغل وزيادة كفاءة الطاقة إلى الحد الأقصى.
لا يقتصر اختيار وحدة فصل الهواء المناسبة على تلبية متطلبات إنتاج الفولاذ الحالية فحسب، بل يتعلق أيضًا بتحسين الكفاءة والموثوقية التشغيلية وأداء الطاقة على المدى الطويل. يمكن لوحدة ASU المختارة بعناية أن تقلل من تكاليف التشغيل مع ضمان إمدادات مستقرة من الغازات الصناعية لكل مرحلة من مراحل صناعة الصلب.
في Zhejiang Jinhua ، نحن نقدم معدات الغاز الصناعية المتقدمة وحلول فصل الهواء المخصصة لمصانع الصلب وغيرها من الصناعات الثقيلة في جميع أنحاء العالم. تساعد خبرتنا الهندسية وتقنياتنا الموفرة للطاقة العملاء على تحقيق إنتاج موثوق للغاز، وخفض تكاليف التشغيل، والنجاح التشغيلي على المدى الطويل.
قبل الاستثمار في وحدة فصل الهواء، قارن الموردين على أساس كفاءة الطاقة وتكاليف دورة الحياة والمرونة التشغيلية والدعم الفني - وليس فقط سعر الشراء الأولي.
ج: عادةً ما تعمل وحدة التبريد التي يتم صيانتها جيدًا لمدة تتراوح بين 15 إلى 25 عامًا. تضمن الصيانة الروتينية للضواغط ووحدات التنقية المسبقة وأنظمة التحكم طول العمر والكفاءة المستدامة طوال دورة حياة المحطة.
ج: يعتمد استهلاك الطاقة بشكل كبير على القوة المحددة للضواغط ونقاء المنتج المطلوب. ويتراوح بشكل عام من 0.4 إلى 0.7 كيلووات ساعة لكل متر مكعب عادي من الأكسجين المنتج، وهو ما يمثل جزءًا كبيرًا من تكاليف التشغيل.
ج: يمكن لأنظمة VPSA أن تحل محل الوحدات المبردة فقط في تطبيقات محددة، مثل المطاحن الصغيرة أو EAFs، حيث تكون متطلبات نقاء الأكسجين أقل (90-93%). لا يمكنهم إنتاج الأرجون أو الاحتياطيات السائلة.
ج: يعتبر الأرجون ضروريًا لعمليات المعادن الثانوية مثل إزالة كربنة الأرجون بالأكسجين (AOD) والتحريك بالمغرفة. يلغي استخلاص الأرجون الأسير الحاجة إلى شراء الأرجون السائل التجاري باهظ الثمن، مما يؤدي إلى تحسين اقتصاديات التشغيل بشكل كبير.
ج: تقوم المصانع بإدارة التقلبات من خلال استخدام الوحدات ذات قدرات التصفية الفعالة ودمج أنظمة تخزين السوائل الاحتياطية. أثناء ذروة الطلب، تقوم أجهزة التبخير بتحويل الأكسجين السائل أو النيتروجين المخزن إلى غاز لتكملة إنتاج الوحدة.
ج: يمكن لأحمال الجسيمات الثقيلة والهيدروكربونات النزرة أن تتجاوز عملية الترشيح غير الكافية، مما يؤدي إلى تراكمات خطيرة في حمام الأكسجين السائل. تعتبر مرشحات التنظيف الذاتي متعددة المراحل ووحدات التنقية المسبقة القوية إلزامية لمنع الانفجارات وتلف المعدات.
